環境監測總站 探究PM2.5監測全過程
作者：宇冠檢測 發布時間：2017-01-04 閱讀： 來源：中國環保在線
PM2.5是如何測量的？數據是怎么計算出來的？監測結果究竟準不準？相關媒體近日走入中國環境監測總站，對PM2.5的監測全過程一探究竟。走訪后發現，目前我國各空氣監測站點主要采用連續自動監測方法監測PM2.5，手工重量法主要用于連續自動監測方法的質量控制。走進中國環境監測總站 探究PM2.5監測全過程
當霧霾來臨，PM2.5充斥在每個角落時，我們每個人身處其中，呼吸著、感受著，可以說，對它的存在誰都不會(huì )陌生。但PM2.5是如何測量的？數據是怎么計算出來的？監測結果究竟準不準？
帶著這些疑問，相關媒體近日走入中國環境監測總站，對PM2.5的監測全過程一探究竟。
手工監測天平精度可達1微克
要確保PM2.5監測數據的準確性，測量方法很重要。
說到測量，手工重量法不得不提，它可是PM2.5監測的基準方法。
因此，想要清楚認知PM2.5的測量過程，首先必須明白手工重量法的工作原理。儀器質檢室的工程師張楊說：“在監測點位用采樣器以恒定采樣流量抽取空氣，使空氣中的PM2.5被截留在提前稱重好的空白濾膜上，根據采樣前后濾膜的質量變化和累積采樣體積，計算出PM2.5的濃度。”
接下來的問題是，采樣濾膜又是如何稱重的呢？
首先，對稱重環境要求極高。用于采樣的濾膜受溫度、濕度、震動等人為因素的干擾較大，從現場采樣后的濾膜需要進行24小時平衡再進行稱重，平衡條件則需要溫度保持在20℃±1℃左右，濕度保持在50% RH±5%RH左右。
“只有在同一個溫濕度環境下進行稱重，得出的數據才能夠保持一致性。” 除了對外部環境有要求，張楊還介紹了稱重設施包括濾膜和天平在內的具體情況：“一片濾膜的重量很輕，只有145~150毫克，這只是濾膜的重量，相比顆粒物的增量就更少了，在0.1~11.5毫克之間，對應的污染物濃度為4~500微克/立方米。所需天平的條件需要達到百萬分之一，精度稱量分辨率為1微克。”
想看稱重先過急速風吹關
為了從各個因素控制稱量誤差，一個具備高要求的實驗室是必需的。
2015年6月，中國環境監測總站質檢室籌建了國家大氣監測網顆粒物稱重中心(以下簡稱稱重中心)，以滿足國控點位顆粒物(PM10、PM2.5)比對采樣濾膜的稱重。
想走進稱重中心，可不是一件容易事。
稱重中心對人員、設備的出入條件限制有嚴格的要求。由于對外部環境潔凈度的要求極高，外來人員在進入稱重中心最外圍空間時必須更換中心配備的拖鞋，以減少對室內環境的影響。接下來，步入更衣室更換工作服，緊接著在智能風淋室開啟風淋設備，通過急速風吹進一步減少衣物攜帶的顆粒物。
這些準備都是為了最大化減少對稱重環境的影響，確保手工比對工作科學、準確。
進入實驗室，一臺承載了320片濾膜的稱重系統正在進行編碼/讀碼和稱重工作。“為了確保每片濾膜的唯一性以及加強濾膜管理，編碼采用14位編碼原則，包括站點編號、采樣信息、年份月份等。”工作人員解釋說，就好比是每個人都有唯一的身份證號，編碼工作鎖定了濾膜的唯一性，以保障比對工作的準確、無誤。
從實驗室的工作節奏來看，320片濾膜進行平衡的時間需要24小時，每片濾膜需要進行兩次稱重，每次誤差需要保持小于0.04毫克，每片測量時間大概需要5分鐘，這樣整個稱重320片濾膜就需要3~4天的時間。
那么，不合格的稱重濾膜會(huì )不會(huì )成“漏網之魚”流入監測環節呢？工作人員說：“天平中會(huì )放置一塊標準濾膜，相當于質控，很早稱好了，如果測量結果顯示變化很大，說明其中有污染，這時就要及時進行處理。”
據工作人員介紹，2015年12月起，稱重中心已經完成了直管站的5次比對工作，每次比對20個站點，比對內容包括PM10、PM2.5?？梢哉f(shuō)，比對工作極大地提高了PM2.5監測的科學性和準確性。
自動監測每五分鐘出一個數值
從全國范圍來看，目前，地方各個監測點位對PM2.5多采用連續自動監測法下的β射線法和震蕩天平法進行測量。市面上的檢測儀器也主要依據這兩種方式進行工作。

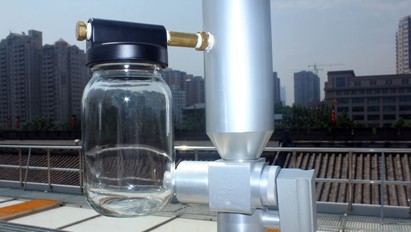

“這根長長的管子就是采樣管，一頭連接監測儀器，另一頭連接室外的空氣，它的頂部有個采樣頭，上面有個切割器，通過切割器將空氣中的PM2.5攔截下來后，順著采樣管進入監測儀器中。”來到顆粒物實驗室，大氣室研究員潘本鋒首先介紹了采用β射線法監測PM2.5的自動監測儀。
近距離觀察這臺儀器，可以發現密閉的艙體內有一個白色傳輸紙帶，紙帶上按照一定的間隔已經分布了一些黑色的斑點。“這就是昨天通過儀器自動采樣得到的PM2.5。”潘本鋒解釋了儀器的工作原理：傳輸進來的空氣經過紙帶，把所含的顆粒物過濾在紙帶上。儀器可以發射β射線，如果紙帶上附著顆粒物，就會(huì )使射線能量衰減，衰減的量與顆粒物的濃度有直接關系，這樣我們就測量出顆粒物的濃度含量。
實驗室里還有另外一種依靠振蕩天平進行監測的儀器。潘本鋒說，儀器的設計靈感來自于航天技術，“太空中有質量沒有重量，質量不變怎么測顆粒物質量濃度？在太空里稱重就用了振蕩天平。”
觀察這臺振蕩天平測量?jì)x，可以發現儀器中有個振蕩原件，以及空氣中不斷收集的顆粒物。振蕩原件隨著顆粒物的多少出現不同的振蕩頻率，當顆粒物越來越重，振蕩原件擺動的頻率就會(huì )越來越慢。通過實時測量振蕩的頻率，進一步測算出顆粒物含量的濃度是多少。
翻閱現場數據記錄可以看到，兩種監測儀器可以做到實時測量，每隔幾秒進行一次更新，每5分鐘出一個數值，可以做到邊采樣邊測量，而工作人員則每小時讀取一次PM2.5濃度。
據了解，為確保PM2.5監測的準確性，我國出臺了PM2.5監測的一系列技術規范，對PM2.5監測的運行維護、人員資質和質保質控提出了明確的要求。
空氣質量監測實行聯網管理
對PM2.5監測數據實時公開發布，在為公眾提供健康指引的同時，強化了社會(huì )監督，進一步提高PM2.5監測的準確性。
“全國城市空氣質量實時發布平臺自2013年1月1日正式對外發布。” 大氣室高級工程師孟曉艷一邊在電腦上調取各地PM2.5實時監測數據，一邊說道：“監測數據每小時都會(huì )從子站傳過來，不會(huì )有人為干擾，這些指標包括AQI和PM2.5在內的6項基本污染物。公眾可以自行通過網絡(luò )上的實時發布平臺進行24小時歷史查詢。”
除了實時發布平臺，在孟曉艷的辦公電腦上，還看到了另外一套系統，“這是我們的國家空氣質量監測聯網管理平臺，用于管理審核、評價各地上報的PM2.5等監測數據，以進一步保障監測數據的準確性。”孟曉艷解釋說，這套系統的應用本身就是對PM2.5監測數據的一種質量控制。
“十二五”以來，依據建成區面積和人口密度，兼顧代表性、科學性、穩定性和維護的便利性，我國對城市空氣質量監測點位進行了優化和調整，使監測數據能全面客觀反映空氣質量狀況。目前，我國的監測點位已經涵蓋了338個城市的1436個站點。
運維質量關系數據質量。2016年，按照“誰考核誰監測”的原則，環境保護部積極推進空氣質量監測事權上收工作，截至2016年11月底，全國1436個國家空氣質量監測站點已全面上收，由國家統一委托運維公司負責運行維護，監測數據直報國家并對外公開，從體制機制上切斷地方干預監測數據的風險。
多知道點
測量方法有哪些？
手工監測與自動監測各有優缺、互為補充
按測量方式劃分，PM2.5的監測方法主要有手工重量法和連續自動法兩種。連續自動監測法按照不同原理劃分又可分為兩種：振蕩天平法和β射線法。
手工重量法是PM2.5監測的基準方法，用于判定連續自動監測方法的準確性和可靠性。美國和歐洲均以手工重量法作為PM2.5監測標準方法，并作為認證PM2.5自動監測儀器的基礎方法。
我國也規定不同原理的PM2.5自動監測方法只有與手工重量法監測結果比對一致，才能應用于測量PM2.5。
但手工重量法耗時較長，需要將樣品在恒溫、恒濕條件下平衡24小時后進行測量，作為PM2.5自動監測的質控手段必不可少，但無法滿足空氣質量信息實時發布的需要。
連續自動監測法必須與手工重量法進行比對，且滿足相關技術要求，才能用于PM2.5監測，是手工重量法的等效方法。它的特點是能夠實時讀取監測數據、時效性強，可及時向社會(huì )公眾提供PM2.5實時數據和健康指引，在國內外得到廣泛應用。
目前，我國各空氣監測站點主要采用連續自動監測方法監測PM2.5，手工重量法主要用于連續自動監測方法的質量控制。
